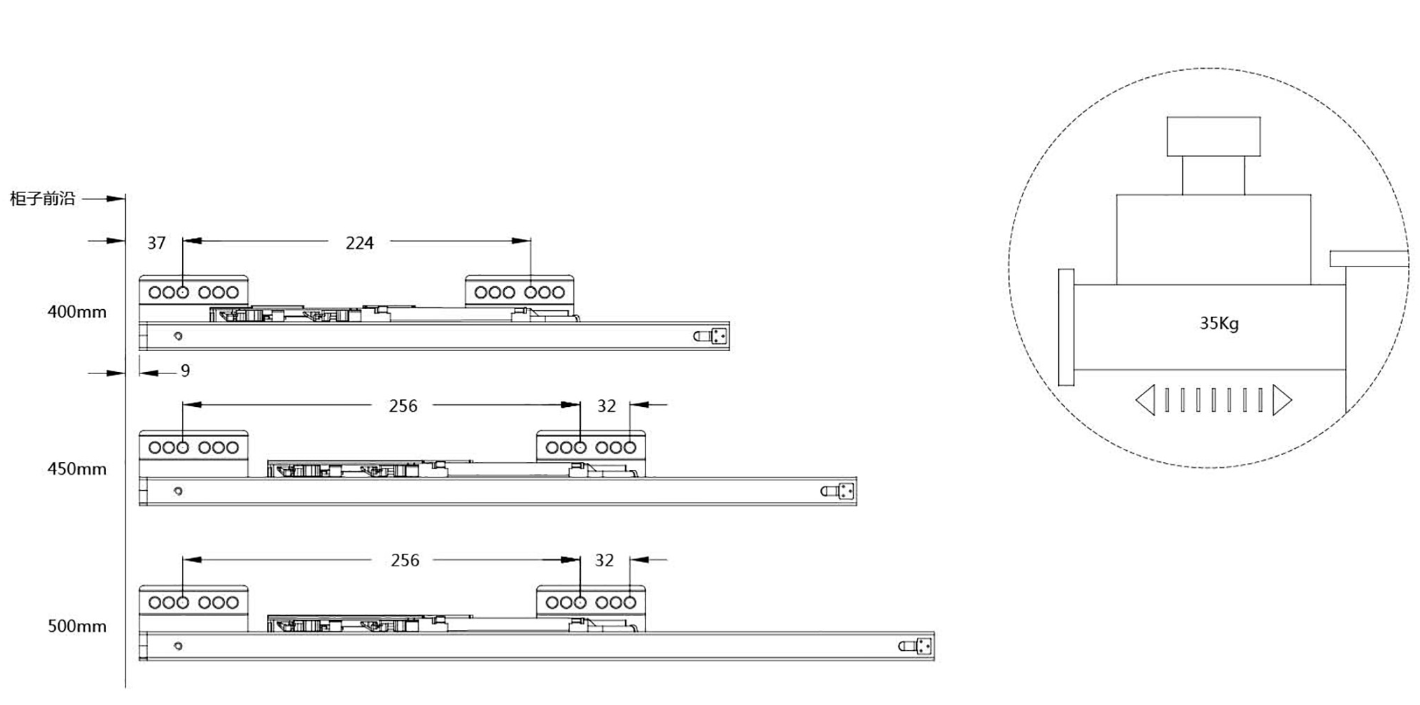

安装孔位图
Mounting hole bitmap
产品规格
Product specifications
订货号 Item No. | 系列长度 Slide Length | 拉出长度 Pull-out Length | 包装单位(套)/箱 Packing Unit(set)/Box |
---|---|---|---|
HH-CS-41A-12" | 400mm | 398mm | 10 |
HH-CS-41A-14" | 450mm | 448mm | 10 |
HH-CS-41A-16" | 500mm | 498mm | 10 |

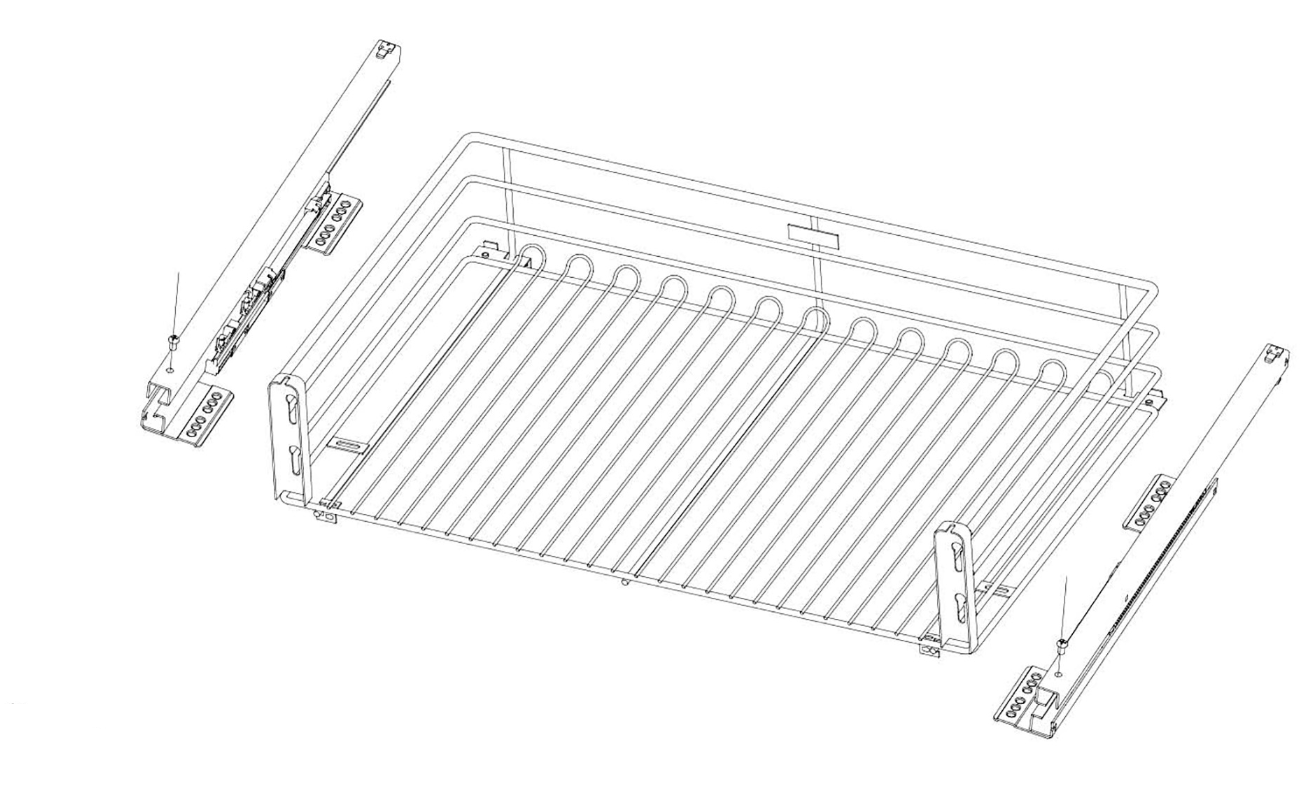

基本部件
The basic components

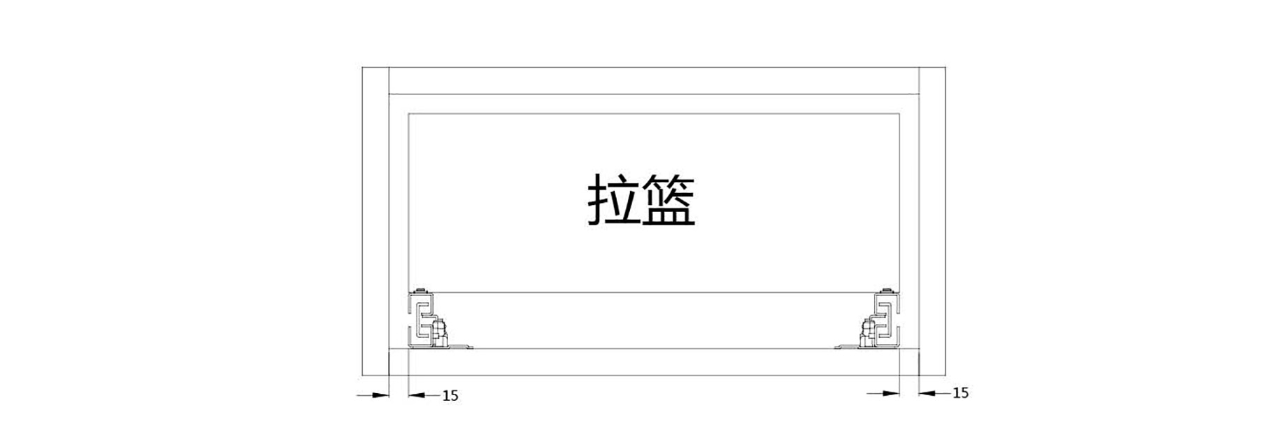

安装示意图
Install Diagram
